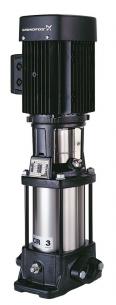

Grundfos CR 3-5 A-A-A-E-HQQE 3X230/400 50HZ

Teknisk beskrivelse.:

Hastighed for pumpedata    2873 omdr/min
Nominelt flow    3 m³/h
Rated head    23.4 m
Stages    5
Impellers    5
Low NPSH    N
Pump orientation    Vertical
Shaft seal arrangement    Single
Code for shaft seal    HQQE
Godkendelser på typeskilt    CE, EAC,ACS
Curve tolerance    ISO9906:2012 3B
Pump version    A
Model    A
Materialer
Base    Støbejern
Base    EN 1561 EN-GJL-200
Base    ASTM A48-25B
Løber    Stainless steel
Impeller    EN 1.4301
Løber    304
Material code    A
Code for rubber    E
Int. bearing    SIC


Installations beskrivelse.:

Maks. omgivelsestemperatur    40 °C
Max. driftstryk.    PN 16 bar
Max. tryk ved nævnte temperatur    16 bar / 120 °C
Max. tryk ved nævnte temperatur    16 bar / -20 °C
Tilslutningstype    Oval / Rp
Connect code    A
Dimension - sugestuds    1 inch
Dimension - trykstuds    1 inch
Flangestørrelse på motor    FT85
Medie
Pumpemedie    Vand
Væsketemperaturområde    -20 .. 120 °C
Væsketemperatur under drift    20 °C
Massefylde    998.2 kg/m³
Elektriske data
Motortype    71A
IE Virkningsgradsklasse    IE3
Mærkeeffekt - P2    0.37 kW
Effekt (P2) krævet af pumpe    0.37 kW
Netfrekvens    50 Hz
Mærkespænding    3 x 220-240D/380-415Y V
Mærkestrøm    1,74/1,00 A
Startstrøm    490-530 %
Cos phi - effektfaktor    0,80-0,70
Nominel hastighed    2850-2880 omdr/min
Virkningsgrad    IE3 73,8%
Motorvirkningsgrad ved fuldlast    73.8 %
Motorvirkningsgrad ved 3/4 belastning    79.0 %
Motorvirkningsgrad ved ½ belastning    75.5 %
Antal poler    2
Kapslingsklasse (IEC 34-5)    55 Dust/Jetting
Isolationsklasse (IEC 85)    F
Motorbeskyttelse    INGEN
Motornr.    85805102
