Sådan monterer du LK FUGA lampeudtag (trin-for-trin)

Trin-for-trin: Sådan monterer du et LK FUGA lampeudtag

Inden du går i gang, skal strømmen afbrydes på gruppetavlen eller HPFI-relæet. Brug gerne en polsøger eller spændingstester for at kontrollere, at installationen er spændingsfri.

Trin 1 – Sluk for strømmen

Det første og vigtigste trin er at afbryde strømmen korrekt. Det er ikke nok bare at slukke på vægafbryderen.

Sluk i stedet:

• på den relevante gruppe i eltavlen
• eller på HPFI-relæet

Kontrollér derefter lampeudtaget med en spændingstester, inden du begynder arbejdet.

Trin 2 – Afmonter dækslet på lampeudtaget

På de fleste LK FUGA lampeudtag løsnes dækslet med en lille flad skruetrækker.

Sådan gør du:

• Find de små åbninger i siden af dækslet
• Indsæt skruetrækkeren forsigtigt
• Vip dækslet af uden at presse for hårdt

Arbejd roligt, så plasten ikke bliver beskadiget.

Trin 3 – Klargør lampeledningen

Nu skal lampeledningen gøres klar til tilslutning. Den ydre kappe afisoleres først, hvorefter lederne afisoleres enkeltvis.

Typisk afisoleres:

• ca. 4-5 cm af yderkappen
• ca. 8-10 mm af hver leder

Kobbertrådene skal samles pænt, så ingen løse tråde stikker ud.

Ledningsfarverne vil ofte være:

• blå = nul
• brun eller sort = fase/tændledning
• gul/grøn = jord

Det er vigtigt, at lederne monteres i de korrekte klemmer.

Trin 4 – Tilslut ledningerne korrekt

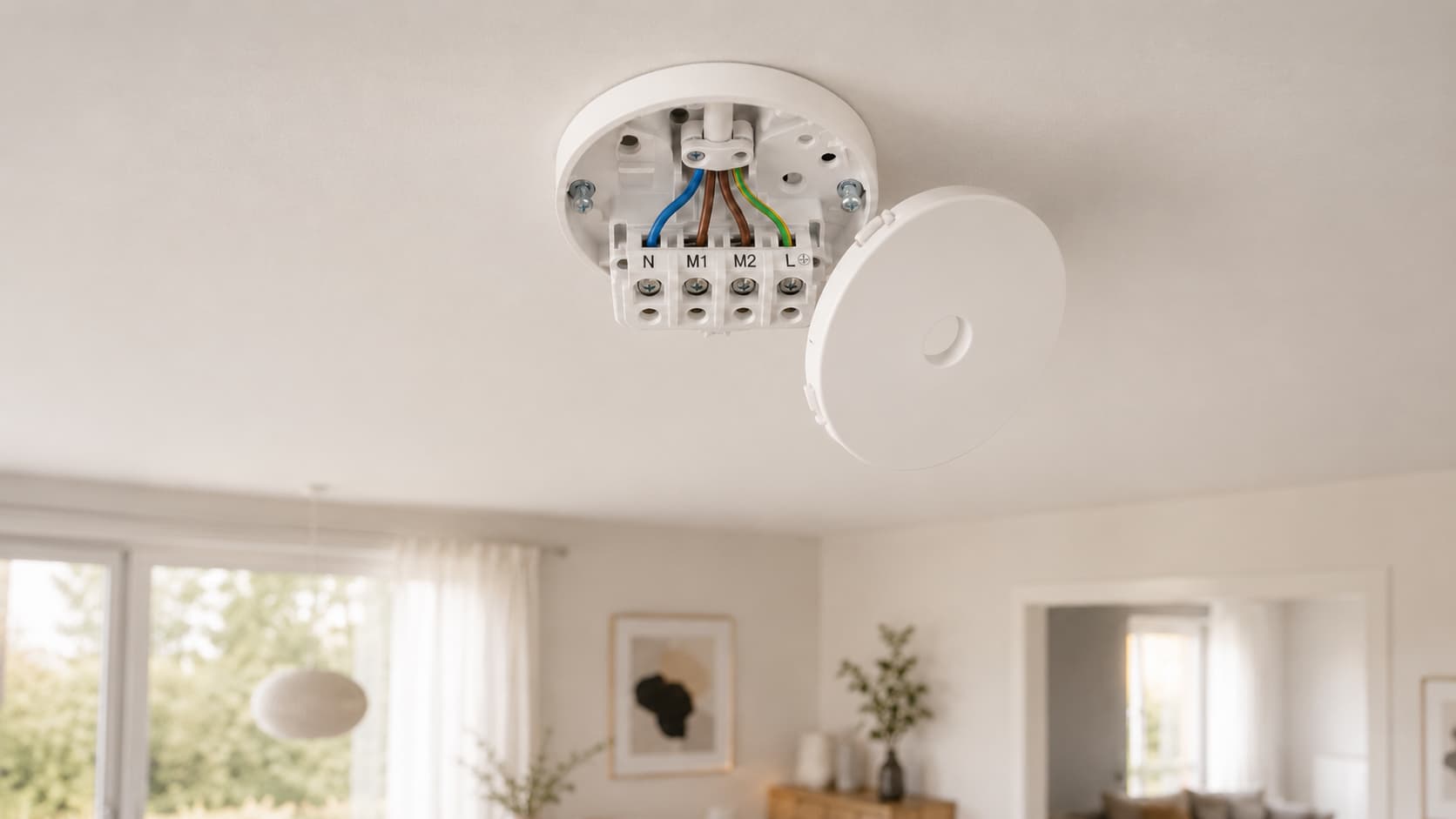

På moderne LK FUGA lampeudtag er terminalerne tydeligt markeret, hvilket gør monteringen mere overskuelig.

De mest almindelige betegnelser er:

• N = nulledning
• M1 = tændledning
• M2/L = ekstra tænding eller fast fase
• Jord = beskyttelsesleder

I mange almindelige lampeinstallationer bruges kun:

• N
• M1
• eventuelt jord

M2 bruges typisk ved installationer med separat styring eller flere tændinger.

Sørg for:

• at ledningerne sidder helt fast
• at der ikke stikker kobber ud
• at lederne er monteret i de korrekte terminaler

Trin 5 – Fastgør og aflast ledningen

Når ledningerne er monteret, skal ledningen spændes fast i aflastningen. Det sikrer, at ledningen ikke kan trækkes ud af lampeudtaget.

På nyere LK FUGA modeller sker aflastningen typisk med én skrue, hvilket gør monteringen hurtigere og mere enkel.

Ledningen skal sidde fast omkring yderkappen – ikke omkring de enkelte ledere.

Trin 6 – Monter dæksel og test installationen

Når alt er monteret korrekt:

• klikkes dækslet på igen
• strømmen tændes
• lampen testes

Hvis lampen ikke tænder, bør installationen kontrolleres igen med fokus på:

• korrekt placering af M1
• løse forbindelser
• forkert monterede ledere

Hvad er et LK FUGA lampeudtag?

Et lampeudtag fungerer som forbindelsen mellem den faste installation i loftet eller væggen og selve lampen. LK FUGA er en af de mest anvendte serier i danske boliger og bruges både i nyere og ældre installationer.

De moderne LK FUGA lampeudtag findes blandt andet som:

• runde loftudtag
• planforsænkede modeller
• kompakte 50x50 mm vægudtag

Flere modeller er 5-polede, hvilket betyder, at de har ekstra tilslutningsmuligheder sammenlignet med ældre lampeudtag. Det giver blandt andet mulighed for separat styring eller DALI-løsninger i nogle installationer.

Hvad betyder klemmerne i et LK FUGA lampeudtag?

Når man åbner et moderne lampeudtag fra LK FUGA, møder man ofte flere forskellige betegnelser. Det kan virke forvirrende første gang, men funktionerne er egentlig ret enkle.

M1 bruges normalt som den almindelige tændledning fra afbryderen. M2 anvendes typisk ved installationer med dobbelt afbryder eller ekstra styring.

Forskellen på de forskellige LK FUGA lampeudtag

LK FUGA lampeudtag findes i flere varianter afhængigt af installation og placering. Her er nogle eksempler:

Ø83 lampeudtag til loft og væg

Denne model er en klassisk løsning til både loft og væg og bruges i mange danske installationer. Den giver god plads til ledninger og er nem at arbejde med.

Den bruges ofte:

• ved almindelige loftudtag
• i renoveringer
• til standard lampeinstallationer

50x50 mm lampeudtag

50x50 mm modellerne passer direkte ind i FUGA-systemet og bruges ofte ved væginstallationer.

De er især populære:

• i moderne installationer
• ved ensartede FUGA-løsninger
• hvor der ønskes et mere kompakt udtryk

Planforsænket Ø84 lampeudtag

De planforsænkede modeller bygger meget lidt ud fra loftet og bruges typisk i nyere boliger med gipslofter.

Fordele ved den planforsænkede model:

• diskret udtryk
• lav byggehøjde
• god løsning bag loftlamper og armaturer

Typiske fejl ved montering af lampeudtag

Mange problemer opstår på grund af små fejl under monteringen.

De mest almindelige fejl er:

• strømmen er ikke afbrudt korrekt
• ledninger sidder løst
• kobbertråde stikker ud
• M1 og M2 forveksles
• aflastningen spændes ikke korrekt
• dækslet monteres forkert

Derfor er det vigtigt at arbejde roligt og kontrollere installationen grundigt undervejs.

Må man selv montere et LK FUGA lampeudtag?

Du må normalt gerne selv tilslutte en lampe til et eksisterende lampeudtag. Det gælder typisk almindelig montering af lampeledning i et eksisterende udtag.

Derimod kræver ændringer i den faste installation autorisation. Det gælder blandt andet:

• etablering af nye lampeudtag
• flytning af installationer
• ændring af faste kabler

Er du i tvivl, bør du altid kontakte en autoriseret elektriker.
