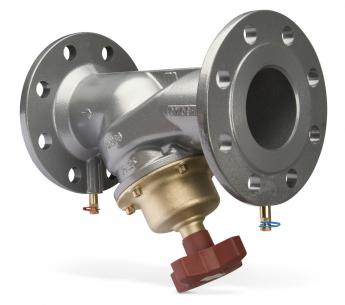

TA STA-F indreguleringsventil DN100

Strengreguleringsventil af typen med skråtstillet sæde, som giver lille modstand og stor gennemstrømning ved helt åben ventil. Med den specielt udformede kegle fås et stort reguleringsområde, som kan indstilles med stor nøjagtighed. Indstillingsområde: Antallet af omdrejninger er (mellem fuldt åben og lukket ventil): - 4 for DN 20-50 - 8 for DN 65-150 - 12 for DN 200-250 - 16 for DN 300 - 20 for DN 350 - 22 for DN 400 Ventilen har måleudtag for måling af gennemstrømning. Ved måling af trykfaldet over ventilen kan vandstrømmen gennem ventilen bestemmes ud fra diagrambladet. Med indreguleringsinstrument TA-CBI aflæses vandstrømmen direkte. Ventilerne er forberedt til fastlåsning af indstillingen. Anvendelsesområde: Varme- og køleanlæg. Funktioner: - Indregulering - Forindstilling - Måling - Afspærring (Kegle til ventil DN 65-400 er aflastet d.v.s. mindre moment for at afspærre ventil). Trykklasse: PN 16 og PN 25 (se respektive produkter) Max. arbejdstemperatur: 120°C Min. arbejdstemperatur: -10°C Materiale: Ventilhus = Støbejern EN-GJL-250 (GG 25). DN 20-150: Dæksel, kegle samt spindel i A-METAL®. DN 200-300: Overdel i sejern, kegle i rødgods samt spindel i AMETAL®. DN 350-400: Overdel i sejjern, kegle i kiselmessing CuZn16Si4-C (EN 1982) eller messing CuZn35Pb2Al-C-GS (EN 1982) og spindel i AMETAL®. Sædetætning = Kegle med EPDM-ring. Overdelsbolte = Kromateret stål. Digitalhåndhjul = DN 20-150 er forsynet med rødt håndhjul af nylon, DN 200-400 har rødt aluminiums håndhjul. Overfladebehandling: - DN 20-200 = Epoxylakerede - DN 250-400 = Tokomponent vådlak Mærking: - TA, PN, DN, pil for strømretning, materialebetegnelse, og støbedato (år, måned, dag). - CE-mærkning i henhold til tabel. Byggelængder: Iflg. ISO 5752 serie 1 og EN 558-1 serie 1.
