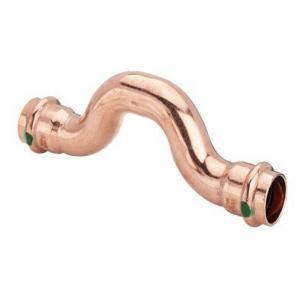

PROFIPRESS OVERBØJNING 18 MM MUFFE/MUFFE

Presfittingsystem med presfittings af kobber og rødgods, godkendt efter DVGW-arbejdsseddel W 534 med DVGW-godkendelse og rør af kobber iht. DIN EN 1057, iht. DVGW-arbejdsseddel W 392.Egnet til drikkevandsinstallationer iht. DIN 1988.Til formstabile overflademonterede- og indbygningsinstallationer af fordelings- og stigeledninger i Viegas samlede system.PresfittingsAlle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, garanteret utæt ved manglende presning.Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa–0,65 MPa, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.Mærkning•Grøn prik på prestilslutningenPakningerEPDM, sorte (ethylen-propylen-dien-kautsjuk), op til 110 °C, ikke modstandsdygtige over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin, benzinDimensioner/materialeStandardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af kobberXL-størrelser: d 64,0 af kobberXL-størrelser: d 76,1, 88,9, 108,0 af rødgodsPresfitting med gevindtilslutning af rødgods: d 12-54, 76,1-108,0Presfitting med gevindtilslutning af kobber: d 64,0AnvendelsesområderDrikkevandOpvarmning/radiatortilslutningRegnvandTrykluft, inerte gasserKølevandsledningerIndustriAnlægsbyggeriSpecialanvendelsermed EPDM-pakning, fra fabrikkens side•stationære sprinkler-slukningsanlæg – med VdS-certifikat G 4980009 til størrelserne DN20-DN50 sammen med kobberrør iht. DIN EN 1057 R290 (hårde)med FKM-pakning (tilbehør)•Solvarmeanlæg med flade solfangere/vakuum-solfangere•Fjernvarmeforsynings- og lavtryksdampanlægI tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.DriftsbetingelserDrikkevands-installation•Driftstemperatur max. 85 °C•Driftstryk max. 1,6 MPaVarme-installation•Driftstemperatur max. 110 °C•Driftstryk max. 1,6 MPaBemærkOverhold strømningsretningen!Komponenter af kobber må ikke monteres inden forzinkede jernbaserede materialer!Bemærkning – anvendelsesbegrænsninger drikkevandRør og fittings af kobber må kun bruges, hvis pH-værdien for drikkevandet er pH = 7,4, eller hvis den samlede mængde organisk kulstof ikke overskrider TOCmax = 1,5 mg/l ved værdier på pH = 7,0-7,4!Bemærkning – anvendelsesbegrænsninger varmeanlægOverhold VDI 2035 og DIN EN 12828!TilladelserProfipress•DVGW-reg.-nr. DW-8511AP3139Profipress XL•DVGW-reg.-nr. DW-8511AT2347Anvendelse af presværktøjFunktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede ser
