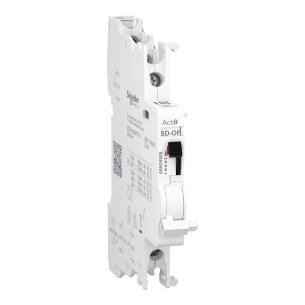

Acti9 hjælpekontakt a9n-serien of/sd+of eller 2 c/o 100 ma til 6 a 24 v ac til 415 v ac 24 v dc til 130 v dc top- og bundtilslutning

Dette Acti9 elektriske hjælpeudstyr er en modulær dobbelt OC eller fejlkontakt. De 2 kontakter (2 NO/NC) kan give signaleringsoplysningerne for den tilknyttede enhed. AC-netværk er In-mærkestrømmen 6A ved 24VAC til 240VAC og 3A ved 415VAC med en driftsfrekvens på 50Hz til 60Hz. I DC-netværk er In-mærkestrømmen 6A ved 24VDC, 2A ved 48VDC, 1,5A ved 60VDC og 1A ved 130VDC Den er beregnet til ny eller renoveret tavleinstallation i mindre erhverv og bygninger. Denne OC-kontakt er kompatibel med Acti9-serier såsom C120, C60H-DC, SW60-DC og C60PV-DC. OF og OF eller OF og SD bruges enten til enheden navn eller kompatibilitetskode. Den mekaniske indikator findes i produktet til lokal signalering. Den har en skrueklemmetilslutning i top og bund. Tilslutningen tillader et stift kobberleder med et tværsnit på 0,5 mm2 til 2,5 mm2. Den har en skrueklemmetilslutning i top og bund. Tilslutningen tillader fleksible kobberleder (2 leder) med et tværsnit på 1,5 mm2. Den har en skrueklemmetilslutning i top og bund. Tilslutningen tillader fleksible med ferrule kobberleder (2 leder) med et tværsnit på 1,5 mm2. Ui nominelle isolationsspænding er op til 500V. Den har en Uimp-mærket impulsmodstandsspænding på 4kV. Den kan DIN skinne monteres til modulopbygning. Bredden i 9 mm. Målene er (B) 9mm x (H) 90mm x (D) 68mm. Produktets farve er hvid. Produktets vægt er 38g. Forureningsgraden er 3. Tropicaliseringsgraden er behandling 2. Afisoleringslængden er 9 mm. Tilslutningsmomentet er 1N.m (top og bund) for PZ1 skruetrækker type. IP-beskyttelsesgraden er IP20. Driftstemperaturen er fra -25°C til +50°C. Opbevaringstemperaturen er fra -40°C til +85°C. Dette produkt overholder EN/IEC 60947-5-1 og GB/T 14048.5 standarderne.
