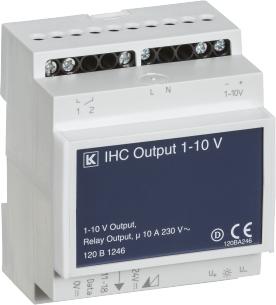

LK IHC® Output modul 1 - 10 v dc, 120B1246
Anvendelse:
Modulet anvendes til styring af elektroniske komponenter, som f.eks. lysstofrørsarmaturer med elektroniske forkoblingsenheder eller LK's 1000W LR/600CR Dimmer. Fælles for disse enheder er, at de har en 1-10 V udgangsspænding. Modulet, som kan anvendes sammen med IHC systemet, kan betjenes via en IHC-datalinie fra en udgang på en IHC controller, et IHC Inputmodul eller fra en FUGA IR-modtager.
Konstruktion:
IHC Output 1-10 V modulet har en 1-10 V analog udgang (max. belastning 50mA) og en 230 V galvanisk adskilt relæudgang. Modulet modtager et 16-bit signal fra datalinien, men anvender kun de 8 første eller de 8 sidste bit. Benyttes klemmen ?Data?, bruges de første 8 bit og anvendes klemmen ?11-18? bruges de sidste 8 bit. Ved brug af klemmen mærket med pil sendes hele signalet videre til andre 1-10 V moduler. Dette kan f.eks. benyttes i forbindelse med 3-fasede lysstyringer. IHC 1-10 V modulet kan med korte tryk tænde og slukke lyset. Lysniveauet reguleres op og ned med lange tryk. Der er to hukommelsesværdier, der lagres ved lange tryk. Alle skift mellem de to lysniveauer sker i kontinuerte overgange. Der er indbygget en PIR-funktion, som tænder for lyset i 15 min. når en FUGA- eller OPUS PIR-sensor aktiveres. 15 min. efter den sidste PIR aktivering slukkes lyset automatisk. PIR-funktionen kan også kombineres med en solsensor. Denne funktion tænder lyset ved en aktivering af PIR føleren, og solsensoren bringes til at styre lyset afhængigt af dagslysindfaldet.
