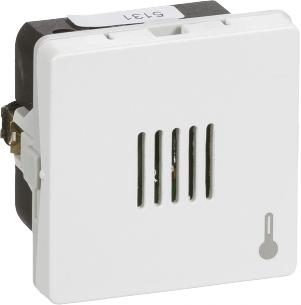

FUGA IHC TEMPERATUR SENSOR HVID, 507D6531
Anvendelse
Anvendes som statuspanel sammen med Fuga svagstrømstryk 6 slutte, 3 lysdioder, til brug med LK IHC varmestyring. Svagstrømstryk 6 slutte og 3 lysdioder bestilles særskilt.
Konstruktion
Tangenter leveres med gravering: Beboet, Ubeboet og Frostsikring.
Anvendelse
IHC Control temperatur sensor bruges til at måle temperatur i rum og/eller gulv til brug
for IHC Control systemet. Beregnet til planforsænket montage i dåser for indmuring,
indstøbning- og til isætning forfra, dåse til lette skillevægge samt på underlag og
panelunderlag.
Konstruktion
Temperatur sensoren kan måle: Rumtemperatur via indbygget temperaturføler.
Gulvtemperatur med tilsluttet gulv temperaturføler (ekstraudstyr kan tilkøbes, hvis
gulvtemperatur ønskes målt. Vare nr. 120C1010). Måleresultater konverteres til
sekvenser af ON/OFF signaler, som er tilgængelige på klemme BIT. Denne klemme skal
tilsluttes en indgang på et IHC Control Input 24/3 modul. Hver temperatur sensor kræver
sin egen indgang på input modulet.
Tekniske data
Forsyningsspænding: 24 VDC +/- 15%.
EMC immunitet: 10V/m.
Terminaltype: Maks. 2x2,5 mm².
Antal terminaler: 1 = 24 VDC 2 = 0 VDC 3 = Bitstream udgang. 4 og 5 =
Gulvføler.
Temperatur rum: -5ºC til +35ºC.
Temperatur gulv: -5ºC til +35ºC.
Nøjagtighed: +/- 1,5°C.
Installationshøjde: 1,5 m. til 1,8.
Strømforbrug: Typisk 300 mW.
Kapslingsklasse: IP20.
Max kabelstørrelse: Maks. 2x2,5 mm².
Følerkabellængde: 4 m.
Anbefalet kabeltype: Til 24V, 0V og BIT: IHC Link-10 NOPOVIC.
Maks. kabellængde: Maks. 100 m.
Direktiver: EMC 2004/108/EC.
Standarder: EN61000-6-2, EN61000-6-3, EN50090-2-2
